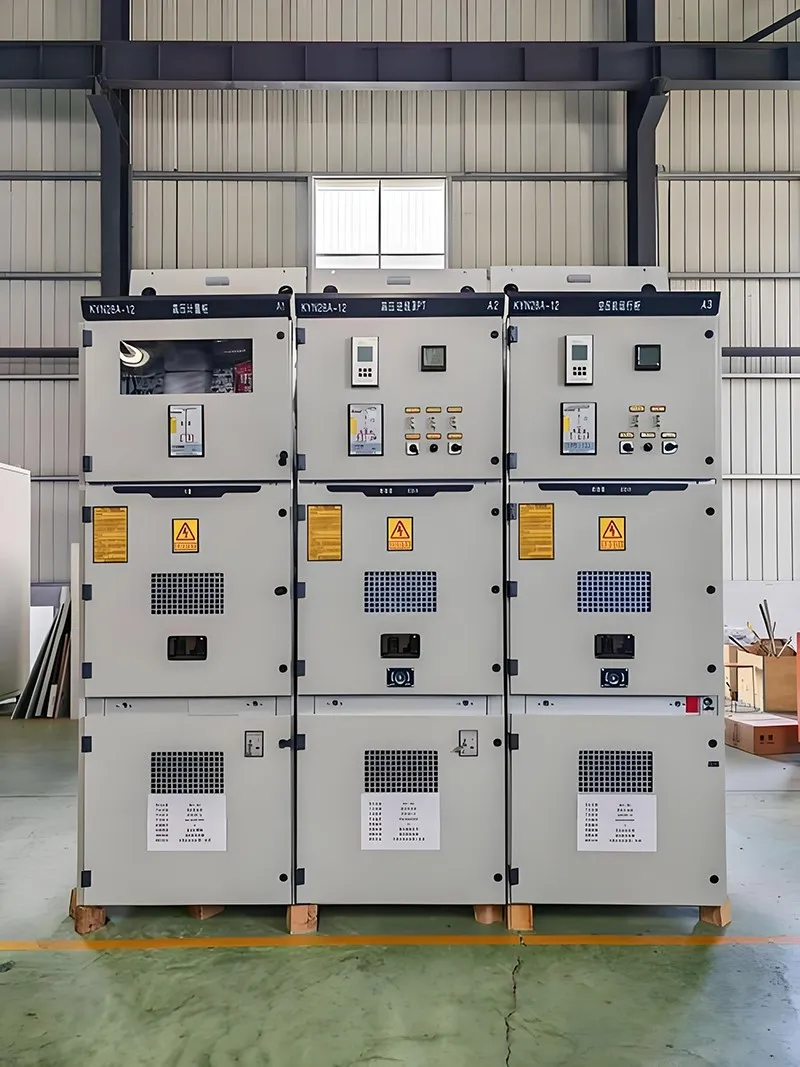

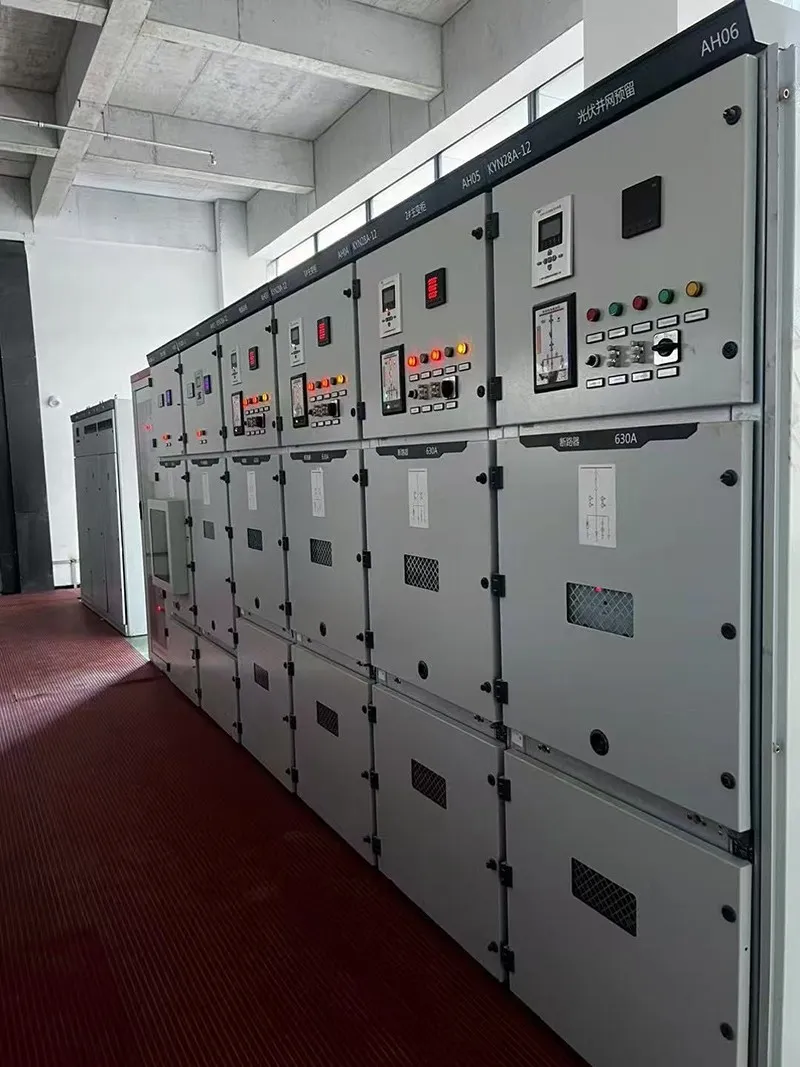

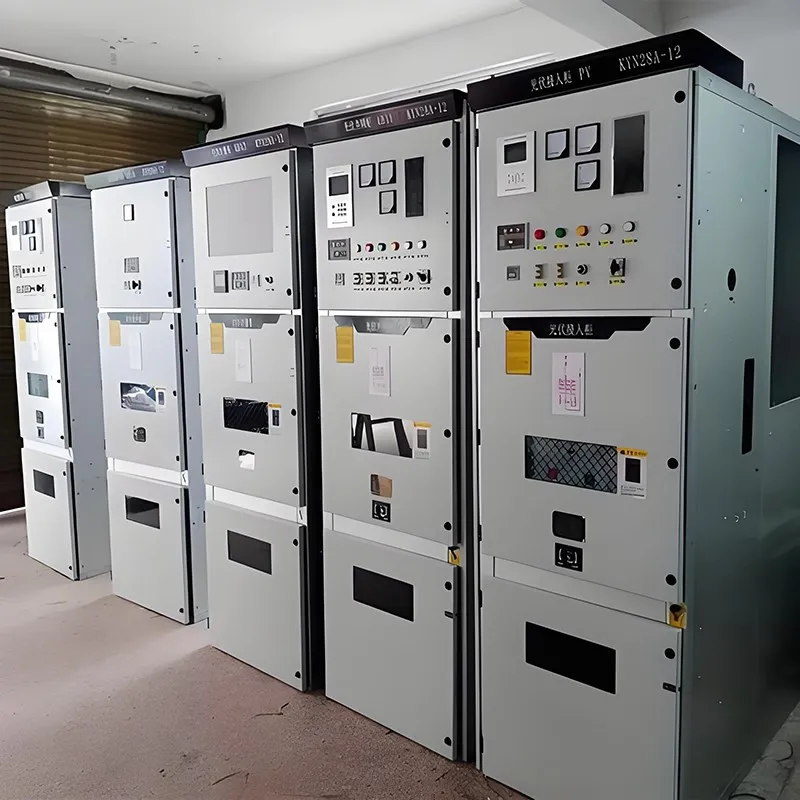

Armari d'entrada principal d'alta-tensió

Al costat d'alta tensió de la subestació hi ha un armari d'entrada principal d'alta tensió{0}.
Es connecta directament a les línies elèctriques.
La seva funció és encendre, apagar i protegir les línies d'alta tensió.
Aquest producte compleix la norma IEC 62271-200.
Les tensions nominals són de 12 kV, 24 kV o 40,5 kV.
El corrent nominal va de 630A a 3150A.
La tensió de resistència a la freqüència elèctrica és de 42 kV durant 1 minut.
La tensió de resistència a l'impuls del llamp és de 75 kV.
L'armari té una estructura-revestida de metall i totalment tancada.
Cada compartiment està segellat per separat per mantenir la seguretat dels treballadors.
Els grans projectes de China Railway, China Railway Construction, CCCC i CSCEC utilitzen el nostre gabinet d'entrada principal d'alta -tensió per connectar-se a la xarxa.

La carcassa exterior utilitza una placa d'acer aluzinc de 2 mm de gruix.
Aquest material resisteix molt bé la corrosió.
El dobleguem-i el reblonem per obtenir una gran rigidesa.
L'interruptor principal és un interruptor automàtic de buit de pols-segellat sòlid, com ara VS1 o VD4.
La vida mecànica és de 30.000 operacions.
La vida elèctrica és de 10.000 operacions.
La capacitat de ruptura és d'entre 31,5 kA i 40 kA.
Els transformadors de corrent són de resina epoxi fosa i totalment tancats, amb una classe de precisió de 0,2 S per a la mesura.
L'interruptor de posada a terra té un mecanisme de tancament ràpid i es pot tancar amb un corrent de curtcircuit.
Totes les portes i panells tenen panys mecànics i electromagnètics.
Seguim estrictament la seqüència de "cinc-prevenció".
La nostra fàbrica té 2.000 metres quadrats i té la certificació ISO9001.

En primer lloc, és segur i intel·ligent per córrer.
El trencador de buit té un mecanisme de funcionament integrat.
El temps d'obertura és inferior o igual a 35 ms, de manera que l'arc dura molt poc.
Afegim un relé de protecció de microordinador, com REF615 o SEPAM.
Ofereix sobreintensitat de tres-etapes, sobreintensitat direccional,-sobreintensitat de seqüència zero, sobrecàrrega i-retancament automàtic.
L'error de configuració de protecció és inferior o igual al 3%.
També és compatible amb la comunicació IEC 61850 per a subestacions digitals.

En segon lloc, té un disseny anti-condensació.
Posem un controlador intel·ligent de temperatura i humitat amb un escalfador a l'interior.
Això funciona bé en zones humides com el sud.

En tercer lloc, el funcionament és fàcil de veure.
El panell frontal té un diagrama d'autobús i llums d'estat.
Oferim informes de proves de tipus complets, a més de proves de proves sísmiques i d'arc intern.
Aquest gabinet d'entrada principal d'alta-tensió té una fiabilitat d'utilitat-.
